Archive for the ‘Ljudpinnejustering’ Category

Omgraduering av invändigt justerad fiol

23/05/2020

Jag har justerat en billig kinesisk fiol under ca. två års tid men det känns som om effekten av de justeringar jag gör blir allt mindre samtidigt som fiolen fortfarande saknar den tonfärg jag vill ha. Fiolen har aldrig öppnats tidigare men det har varit fullständigt klart att både lock och botten har varit relativt tjocka vilket kan ge ett relativt skarpt (skrikigt?) ljud.

Innan den inre slipningen påbörjades saknade fiolen i stort sett bas d.v.s. den var väldigt ”torr” på G-strängen och mätning av fourierspektret visade att fiolen nästan helt saknade de låga grundtonerna på G-strängen. Situationen kan förbättras genom att från insidan slipa halskanalen mellan basbjälken och halsklossen. det visade sig dock att tonen förbättrades till en viss gräns efter vilken inga hörbara förbättringar erhölls. Situationen var densamma för andra kända justeringspunkter vilka erfarenhetsmässigt har visat sig förbättra tonen på de övriga strängarna. Tonen blev bättre men det gick inte att komma vidare.

Jag beslöt idag (21.5.2020) att ta loss locket och mäta fiolens plattor och naturligtvis efter detta graduera om plattorna så att de i mån av möjlighet motsvarar kartor över plattornas tjocklek för Guarnieri fioler.

Borttagning av locket

Jag använde en vass kniv till att rispa hål i lacket mellan lock och sarg. Det gäller att gå försiktigt till väga så att kniven inte slinter och resultatet blir en ful repa. Jag använde därefter en tunn spatel sannolikt använd av någon tandläkare för årtionden sedan för att ta mig genom limfogen för att börja bryta upp den. Lim använda på fioler är mycket hårda och samtidigt spröda vilket betyder att man i allmänhet kan bryta upp limfogen mellan sarg och lock utan betydande skador på varken lock eller sarg.

Borttagningen gick problemfritt förutom att jag lyckades åsatadkomma två korta sprickor uppe bredvid halsen då jag lossade locket från halsklossen. Sprickorna limmades genast och de kommer knappast att ge några problem.

Den nedre sadeln, över vilken senan för stränghållaren löper, togs bort. Jag uppfattar att sadeln som är gjord i Ebenholz är aningen för lång vilket kan ge upphov till sprickor i locket senare om sadeln inte får något mera utrymme.

Mätning av lockets tjocklek (startsituation)

Jag mätte lock och botten med en mekanisk tjockleksmätare med en uppskattad mätnoggrannhet på kanske 0,05 mm.

IMGP7270

Resultatet kan ses i bilden nedan.

IMGP7261

Notera ”halskanalen till vänster d.v.s. området mellan basbjälkens övre ända och halsklossen.  Slipning här förbättrar basreponsen till en viss gräns. Risken då man slipar här är att det behandlade området är väldigt litet vilket gör att man slipar rätt snabbt och i detta fall slipade jag hål i locket! Hålet fixades genom att svagt limma ett ”frimärke” på en magnet som fördes till det skadade stället och limmades fast. Inget mera slipande här!

IMGP7263

Genomslipning med magnet. Den bruna lappen limmades från insidan utan att fiolen öppnades. Notera sprickan från halsurtaget ner förbi mätpunkten 2.35. Sprickan var lätt att reparera och den ger knappast framtida problem. En annan  spricka som inte syns går ner från halsurtaget mot ändan av basbjälken.

Vad har jag lärt mig av mätningen?

Mätningen visar att jag lätt slipar över alltför begränsade områden vilket minskar effekten av slipning och i värsta fall ger upphov till skador. Den första uppskattningen att fiolen hade tjocka plattor och sannolikt av den orsaken efter provspelning hos tillverkaren slumpades bort billigt stämde helt. Ett sätt att uppskatta plattornas tjocklek utan tjockleksmätning och öppning av fiolen är naturligtvis att väga instrumentet utan hakstöd. Spelbar men utan hakstöd väger fiolen i den här artikeln ca. 430g. Fiolkropp utan stränghållare och stall ca. 400g. En intressant diskussionstråd om en violins vikt hittar man här.

Mätning av bottenplattan (startsituation)

Bottenplattan mättes med samma tjockleksmätare som locket. Eftersom jag lämnade kvar greppbrädan så är åtkomsten till bottenplattan begränsad d.v.s. antalet mätpunkter är ganska litet.

IMGP7262

Jag noterar att mitten av bottenplattan är tjock något man idag uppfattar vara en fördel. Däremot finns det områden som jag skulle vilja ha betydligt tunnare. Mera om detta senare. Fiolen marknadsfördes som en Guarneri ”Cannone”  som är känd för att ha tjocka plattor.

Hur justerar jag locket?

IMGP7265

Områden jag planerar att göra tunnare är skuggade med snedstreck.

Jag ”sicklar” eller skall man kalla det skrapar locket tunnare. Jag uppfattar att jag har bättre kontroll över en liten kniv jag skrapar med (jag skär inte!) än med en konventionell sickel. Om åtkomsten är dålig kan jag använda att håljärn på motsvarande sätt.

Skulle jag göra omgradueringen helt renlärigt så skulle jag ta bort basbjälken och lägga i en ny efter tjockleksjusteringen. Jag uppfattar inte att byte av basbjälken skulle ha gett något egentligt mervärde.  Jag tar bort tiondels millimetrar vilket jag uppfattar att det inte påverkar basbjälken i någon betydande grad.

Det vore helt möjligt att fylla skadan vid ändan av basbjälken med nytt trä men jag är intresserad av att höra ljudet efter justering med detta specifika område kraftigt slipat. Om fiolen blir omöjlig att ljudmässigt få att fungera så blir jag tvungen att öppna den igen senare. Tiden får utvisa om detta blir nödvändigt.

Notera att jag i mån av möjlighet eliminerar ”valkar” mellan olika områden. Snabba tjockleksförändringar reflekterar sannolikt vibrationer i locket och är således oönskade. Jag gör f-hålens vingar något tunnare men lämnar en liten justermån så att jag kan stämma dem i ett senare skede. Stämning av f-hålens vingar sker genom att göra vingen tunnare d.v.s. jag vill inte i onödan göra någon vinge för tunn.

IMGP7267

Bilden visar situationen efter ett första varv där jag har gjort locket tunnare. De gråa områdena är fortfarande för tjocka och behöver göras något tunnare. Det är skäl att gå fram i små steg och mäta ofta eftersom det är svårt att backa om man gör något område för tunt.

Justering av bottenplattan

Bottenplattan justerades på samma sätt som locket genom skrapning. Det största problemet var att det med min tjockleksmätare är rätt mycket pillande för att mäta bottenplattan medan sargerna är på plats.

IMGP7268

Knackning före och efter justering visade att bottenplattan klingade mycket mera melodiskt efter justeringen. Botten var ställvis mycket tjock på vissa ställen vilket förhindrar det från att svänga korrekt.

Hoplimning

IMGP7269

För hoplimning behövs ett antal tvingar som jämnt pressar locket mot sargen. Det finns olika varianter och bilden visar det system jag använder.

Det är skäl att inte vänta alltför länge med hoplimningen eftersom resultatet annars kan bli att sargerna ändrar form vilket kan ge problem med att hitta korrekt läge för locket. Vissa byggare borrar ett litet hål genom locket till den nedre klossen. Man kan då använda en styrtapp som styr locket till rätt läge. Styrtappen är i praktiken helt osynlig då den ligger under stränghållaren. I föreliggande fall uppfattade jag att jag inte behövde någon styrtapp eftersom jag hade instrumentet öppet endast några timmar. Jag noterade dock vid losstagningen av locket hur lockets mittlimfog låg i förhållande till ändklossen. Hoplimningen var problemfri.

Det är skäl att genast med hjälp av t.ex. vaddpinnar doppade i vatten avlägsna allt utflödande lim innan limmet stelnar eftersom putsning av limfogen senare annars blir ett stort jobb.

Tjocklekskarta

Jag använde en tjocklekskarta med tjocklek som ett medeltal för många kända Guarnieri-fioler.  Att kopiera en specifik fiols tjocklekskarta är ingen garanti för ett bra ljud men man bör komma i ett relativt bra läge för framtida efterjusteringar. Mätningar av specifika fioler visar rätt stora variationer i tjocklek och ofta också osymmetri. Den karta jag använde är från Simeon Chambers (2009). Kartan stämmer rätt bra överens med dokumenterade tjocklekar från andra källor.

Martin Schleske har många intressanta sidor om mätning av fioler. Här är hans kartor över några Guarneri fioler.

Artikel om ‘VIEUXTEMPS’ GUARNERI ‘DEL GESÙ’.

Exempel på tjocklek i lock (källa http://www.platetuning.org) José Contreras violin från 1767.

Exempel på tjocklek i botten.

Min personliga uppfattning är att man idag ofta gör lock och botten alltför tjocka. Orsaken till detta vet jag inte då det finns rätt mycket mätningar av instrument som man uppfattar att klingar väl och som har relativt tunna plattor. Det är också välkänt att överdrivet tjocka plattor i allmänhet inte uppfattas ge ett speciellt fint ljud (det finns undantag t.ex. Guarneri ”Cannon”). Är orsaken till dagens tjocka plattor att man då undviker vargtoner, som jag uppfattar beror på överdrivna alltför kraftiga resonanser.  Å andra sidan så strävar jag efter ett instrument som har kraftiga svängningar utan att det går över styr d.v.s. jag försöker optimera instrumentet som en Formel 1 bild där musikern måste ha yrkeskunskap för att hantera vissa specifika situationer.



Nyckelharpa i barnstorlek justering

03/06/2019

Jag har byggt en barnharpa med mensuren 340 mm i huvudsak efter Sören Åhkers ritningar. Sören är en trevlig person som det är lätt att kommunicera med och samtidigt en av de nyckelhapsbyggare som regelbundet har fått mycket gott betyg för sina harpor. Avsikten med bygget är att undersöka om det är lättare eller svårare för en fiolspelman att spela på en mindre harpa där mensuren ligger betydligt närmare fiolens. Personligen har jag störts av att spela på en fullstorleksharpa då det gäller att spela i det högre registret d.v.s. det register där man på en fiol skulle spela på E-strängen. Klaviaturens storlek på en stor harpa leder till stora handrörelser motsvarande lägesspel på en stor altfiol.

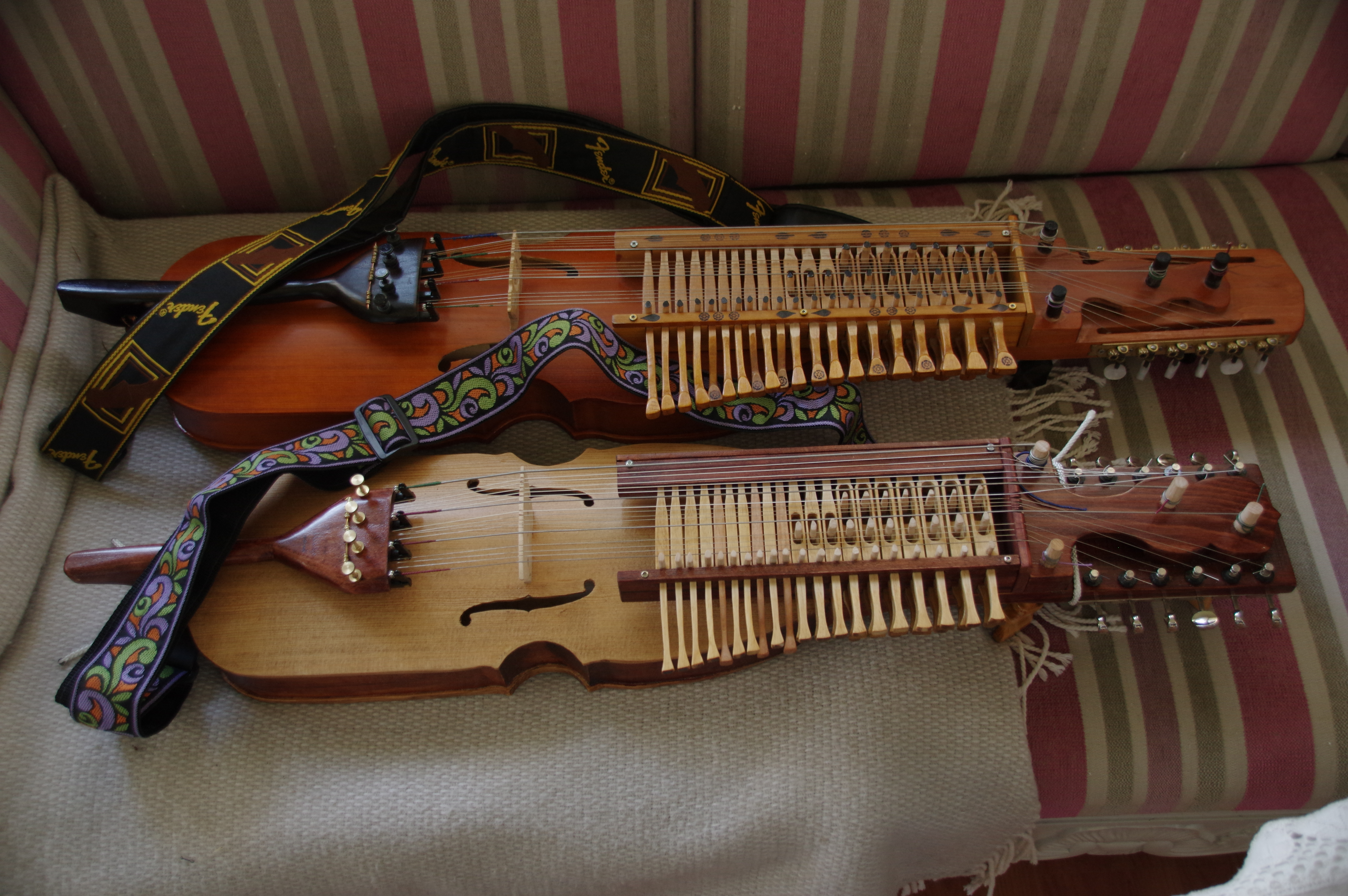

Bilden visar den nya barnharpan i relation till min fullstora harpa. Klaviaturen är ca. 50 mm kortare än klaviaturen på den stora harpan. En fullvuxen hand bör då ha betydligt bättre räckvidd på den lilla harpan är på en harpa av full storlek.

Följande skede i byggprocessen blir nu att i små steg börja justera in harpan. Min uppfattning om instrument är att ett bra instrument är ett instrument där man har lyckats eliminera så många fel som möjligt.  Jag hoppas kunna dokumentera felsökningsprocessen med ljud och bild i ett antal kommande artiklar.

Vilka fel har jag noterat i detta skede

Mina finstämmare för Cello (3/4 – 4/4 storlek) är för små. Detta gör att rörelsen i finstämmaren blir mycket liten innan strängens ändkula rör i stränghållaren. Min tanke är att jag byter till större finstämmare (storlek 4/4 cello) då de levereras efter någon vecka. Alternativet är att korta av stränghållaren en aning. Byte av finstämmare uppfattar jag vara enklare och mera rationellt i detta skede då stränghållaren redan är ytbehandlad. Det var naturligtvis en miss från min sida att inte i tid upptäcka att 3/4-cello finstämmarna egentligen är för små. Jag kan leva med detta problem en kort tid.

A-strängen fungerar i princip rätt bra men tonen är inte så brilliant som jag skulle vilja ha den. Detta justeras i ett senare skede.

D-strängen (jag stämmer C-G-D-A räknat från basen inte CGCA vilket är traditionellt) marginellt användbar men den tänder dåligt. Justeringen av G-strängen kommer också att påverka D-strängen positivt. Orsaken till att jag stämmer CGDA är att fingersättningen då är lika som på fiol vilket gör det lättare att spela både nyckelharpa och fiol.

G-strängen tänder mycket dåligt. Mycket ”murrig” och ”sträv” i tonen.

Det första steget blir att justera ljudpinnens plats för att hitta möjligast god ton utan andra justeringar. Det här steget är viktigt eftersom man vet att ljudet kan förändras kraftigt till följd av väldigt små ljudpinneförflyttningar. Jag vill inte göra oåterkalleliga justeringar på instrumentet innan ljudpinnejustering har gjorts eftersom senare förflyttningar av ljudpinnen annars kan leda till behov av ytterligare helt onödigt slipande.

Jag kommer att börja med att försöka få G-strängen att fungera korrekt och senare justera D- och A-strängarna. Det är möjligt att A-strängen fixar sig själv då man får G- och D-strängarna att fungera.

Det första steget i justeringen av G-strängen blir (om det behövs … vilket är sannolikt) att kontrollera och efterjustera kanalen mellan halsen och basbjälkens övre ända. På en fiol blir tonen väldigt torr och sträv om motsvarande område är för tjockt/styvt. Den här barnharpans nyckellåda har konstruerats så att det finns plats att slipa den kritiska övre basbjälkekanalen. Utrymmet mellan lock och nyckellåda i min fullstora harpa är för litet för att tillåta efterjustering genom inre slipning. Bara den lilla harpan fås spelbar så kan jag plocka isär den stora harpan och modifiera den så att den effektivt kan efterjusteras.

Om erfarenheterna från fioler går att applicera så kan det också vara värt att tunna ut området strax ovanför bassidans f-hål. Dessa förändringar bör tydligt förbättra G-strängens respons.

Om D-strängen efter justeringen av G-strängen blir för svag (relativt sett) så brukar man kunna förstärka tonen genom att slipa området några centimeter ner från bassidans  f-hål.

Också stallet kan justeras men min erfarenhet är att inre graduering ger betydligt starkare effekt än stallsjustering. Om andan faller på justerar jag eventuellt också stallet då harpan i övrigt börjar vara OK.
