Jag har fått lasern för min vibrationsmätare för fiol. Efter att ha experimenterat med lasern bl.a. byggt en strömkälla med konstant ström (ca. 20 mA) så har det visat sig att lasern speciellt vad gäller den inbyggda ljusdetektorn inte uppförde sig som väntat. För att komma vidare med felsökningen beslöt jag att öppna en sensor, jag har fem stycken, för att kontrollera att ljusdetektorn faktiskt existerar. Det finns många exempel på att ljusdetektorn lämnats bort av kostnadsskäl medan anslutningsbenet finns kvar.
Jag slipade försiktigt bort toppen av laserkomponenten med hjälp av en diamantfil och tittade på innanmätet i mikroskop.

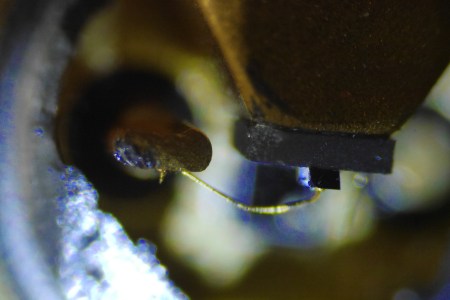

Laserchipen i halvledarlasern är lödd till ett vertikalt ”torn” i metall. Tornet är den positiva polen. Den andra polen är lödd med guldtråd till ett av benen på komponenten, benet syns till vänster i bilden.

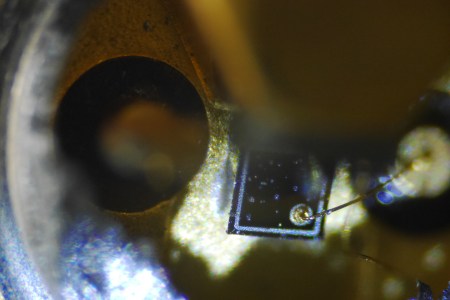

Ljusdetektorn vars ursprungliga uppgift har varit att mäta laserns intensitet kan ses i följande bild då vi fokuserar om mikroskopet.
Ljusdetektorn finns i botten av komponenten. Den ena polen är igen lödd direkt till den positiva stommen och den andra polen är lödd med guldtråd till ett eget ben.
Laserns datablad visar hur helheten fungerar. Halvledarlasern är dioden LD som matas från ben nummer två i framriktning. För att inte bränna lasern måste den drivas med konstant ström ca. 20 mA.
Den andra dioden PD är backad och den används som fotodetektor. Strömläckaget genom den backade detektordioden är proportionell mot ljusintensiteten.
Man får en bild av dimensionerna då man noterar att diametern på den fönsterförsedda delen är 3,55 mm. Man ser de aktiva komponenterna med en bra lupp men mikroskop är att föredra.
Slutkommentar
Det ser ut som om den laserkomponent jag beställde är äkta vilket betyder att jag måste fundera vidare på varför jag inte får det resultat jag förväntar mig.
Orsaken till att jag skar upp lasern var att jag i något skede beställde ett antal TIP120 effekt darlingtontransistorer. Transistorerna har legat en tid i miljonlådan och jag tänkte använda en TIP120 eftersom den, det är en darlingtontransistor, har hög strömförstärkning på över 1000. Konstruktionen fungerade inte riktigt som väntat varför jag mätte den och fick strömförstärkningen hfe=100. Då jag tittade närmare på transistorn märkte jag att förpackningen också var fel d.v.s. de kära kineserna hade antagligen köpt en sats konventionella NPN effekttransistorer billigt och därefter ändrat typangivelsen till TIP120 som är något dyrare. I detta fall blev jag alltså blåst … smile!
